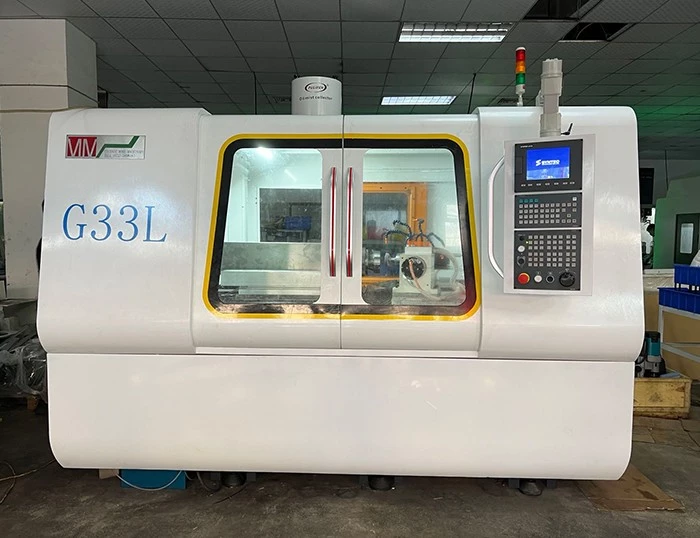

G33L双进给磨床（一内磨轴一外磨轴）
主要技术参数
头架中心距工作台面高度：215mm X轴行程：600mm
标配发格光栅尺，分辨率0.0001mm Z1轴行程：400mm
定位精度＜1.5µm，重复定位精度＜1µm Z2轴行程：400mm
可配备18kw大功率外磨电主轴，最大转速6000rpm
可配备最高转速36000rp#373A41m内磨电主轴
可配备端面量仪装置
G33L双进给磨床
（一内磨轴一外磨轴）
主要技术参数
头架中心距工作台面高度：215mm
X轴行程：600mm
标配发格光栅尺，分辨率0.0001mm
Z1轴行程：400mm
定位精度＜1.5µm，重复定位精度＜1µm
Z2轴行程：400mm
可配备18kw大功率外磨电主轴，最大转速6000rpm
可配备最高转速36000rp#373A41m内磨电主轴
可配备端面量仪装置
设备亮点

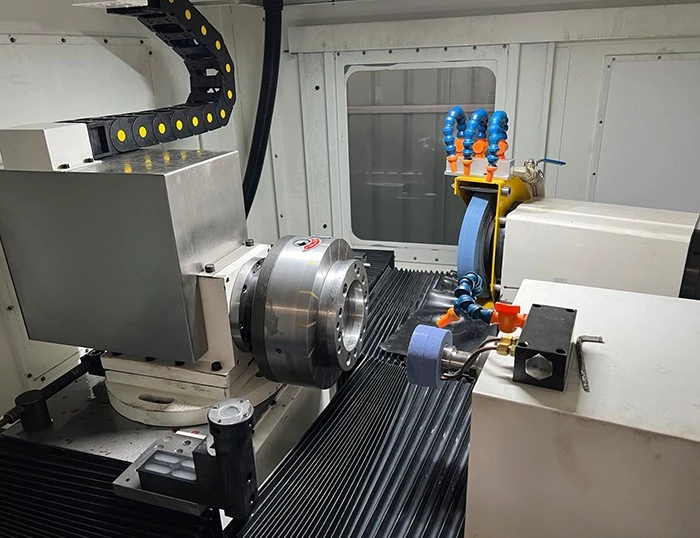

区别于市售的双进给磨床，G33L系列磨床具有一组最大可调10°角度的进给轴，可以满足一次装夹锥孔-直孔磨削或锥孔-外圆磨削，很好的避免了重复装夹磨削导致的同心度偏差
三轴的工作台面可根据用户需求，进行不同的搭配，例如搭配双内磨主轴的内圆磨结构、搭配内磨主轴+外磨主轴的内外圆复合磨等
床身使用网格状加厚加强筋设计，并经二次回火处理，具有极高的刚性和结构稳定性
标配电主轴恒温装置，全罩式钣金，油雾收集装置，精磨磁滤器加纸带过滤装置
设备亮点
区别于市售的双进给磨床，G33L系列磨床具有一组最大可调10°角度的进给轴，可以满足一次装夹锥孔-直孔磨削或锥孔-外圆磨削，很好的避免了重复装夹磨削导致的同心度偏差
三轴的工作台面可根据用户需求，进行不同的搭配，例如搭配双内磨主轴的内圆磨结构、搭配内磨主轴+外磨主轴的内外圆复合磨等
床身使用网格状加厚加强筋设计，并经二次回火处理，具有极高的刚性和结构稳定性
标配电主轴恒温装置，全罩式钣金，油雾收集装置，精磨磁滤器加纸带过滤装置
